· 产品概述：

·

·     高清混插矩阵切换器是专门为计算机及高清影音设备提供高分辨率音视频信号的传输切换而设计的高性能宽带智能矩阵开关设备，是一款采用多种信号输入及输出灵活配置的信号矩阵智能交叉切换控制设备，支持VGA/HDMI/DVI/SDI/分量/AV等高清板卡，高度集成模块化插卡式融合高性能设计，支持任意高清及模拟信号高保真信号智能切换，任意组合模块化板卡，采用行业领先信控信号混插转换一站式融合体验解决方案，该系列产品广泛用于多媒体数字会议室、电教化教学、指挥控制中心、酒店、多功能厅、大屏幕投影显示工程等场合。

· 功能特点：

·

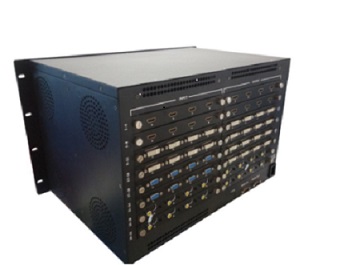

· 设备型号：高清混插矩阵ZC-HDMX40（40路高清混合矩阵）

· 40进40出母箱设计，支持VGA/HDMI/DVI/SDI/分量/AV等高清板卡，每路板卡支持4路信号输入输出，任意组合，高清混插输入输出,可任意完全交叉切换；

· 采用最新32位ARM11内嵌式中央处理器，美国公司进口原装矩阵芯片，具有长线驱动功能；

· 采用可编程高速逻辑阵列集成电路，任意交互快速切换，同时带有断电现场切换记忆保护功能；

· 采用蓝色LCD高清液晶显示屏，支持一键快速查询功能，查看当前设备工作状态及信号通道情况，支持中文、英文；

· 采用美国原装进口转换芯片、控制芯片及开发高集成电路设计，保证效果一致性、稳定性、信号任意交换同步性；

· 输入输出带有自动均衡，有效减少因为线路传输而导致的确定性抖动(ISI)；

· 具有掉电记忆及带有断电现场保护功能，不丢失控制数据，开机自动恢复关机前状态；

· 数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；

· 电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；

· 全贴片SMD工艺，特有ESD静电保护功能，同时采用容错技术及抗干扰电路设计，保证了通信的稳定性与可靠性；

· 能直接可编程会议中控系统或无线触控平台专用端口连接，即插即用；

· 支持RS-232、红外（选配）、面板按键、网口（选配）控制信号切换功能；

· 一体化黑色铝拉丝面板高端材料、轻触式面板按钮、高清蓝光液晶显示屏，彰显高端产品的外观设计、质量与精致的做工工艺；

· 支持EDID管理，自定义功能；

·

· 支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI，SDI任意板卡输入；

· 支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI任意板卡输出；

· 支持EDID管理，自定义功能；

· 采用32位ARM内嵌式高速独立处理器，运行速度更快，系统更稳定；

· 采用高带宽芯片设计，带宽高达5.25Gbps ，增益：5dB；

· 位时钟抖动：小于0.15Tbit；

· 位上升时间：小于0.3Tbit（20%--80%），位下降时间：小于0.3Tbit（20%--80%）；

· 最大传输延时：5nS，切换速度：100ns（最长时间）；

· 串行控制接口：RS-232, 9-针公D型接口,波特率：9600, 数据位8位，停止位1,无奇偶校验；2=RX,3=TX, 5 =GND；

· 支持RS-232、红外（选配）、网口（选配）控制信号切换功能；

· 以太网控制接口:RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

· 一体化全铝拉丝面板、白色水晶按钮、蓝光液晶显示屏，美观高档的外观设计；

· 采用Contrex嵌入式处理器控制，运行速度更快，系统更稳定；

· 输入输出带有自动均衡，有效减少因为线路传输而导致的确定性抖动(ISI)；

· 支持一键快速查询功能，方便察看矩阵的切换状态；

· 具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；
