感谢您使用本公司网络高清编码器产品，该产品是针对安防视频监控、IPTV网络直播、远程教学、远程医疗、庆典典礼、远程视频会议、自媒体直播应用的HDMI网络高清编码器。采用高性能、单片SOC 芯片实现集音视频采集、压缩、传输于一体的媒体处理器，标准的 H.265和H.264 Baseline 以及 Mainprofile 编码算法确保了更清晰、更流畅的视频传输效果。内嵌 Web Server 允许用户通过 IE 浏览器方便地实现对前端视频的实时监看和远程控制。
该产品实际测试乐视云、百度云、目睹、Youtube和Wowza等服务媒体服务器，兼容海康威视H.265的NVR产品，支持TS流、RTMP、HTTP、RTSP和ONVIF等视频协议；支持AAC、G.711U和G.711A等音频编码。以及需要运用到远程网络视频传输及直播的各种场合，本产品易于安装，操作简便。
声明：我们保留随时更改产品和规格，恕不另行通知。这些信息不会被任何暗示或其他任何专利或其它权利转让任何许可。
读者对象：
本手册主要适用于以下工程师：
系统规化人员
现场技术支持与维护人员
负责系统安装、配置和维护的管理员
进行产品功能业务操作的用户
一、产品概述
1．产品概述，该产品采用华为最先进的H.265网络高清数字音视频芯片压缩技术，具有稳定可靠、高清晰、低码率、低延时等技术特点。该产品输入为高清HDMI视频信号，经过主芯片视频压缩编码处理，通过网络输出标准的TS流和RTMP视频流。该产品的推出填补了行业内空白，直接取代了传统的视频采集卡，使用嵌入式操作系统保证产品更加稳定。采用工业级铝合金外壳设计，体积小，方便安装。

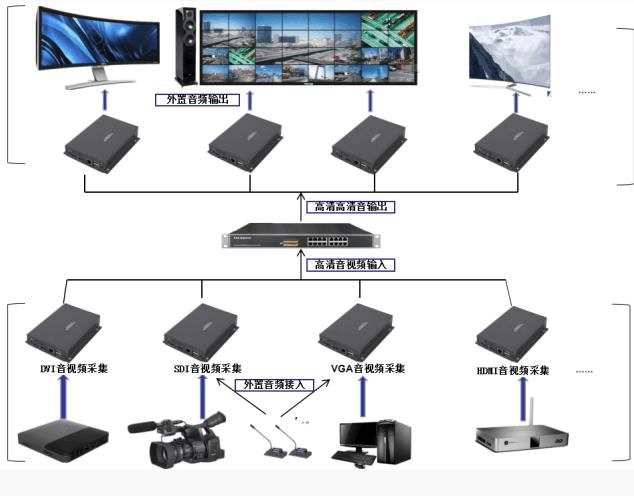

2．应用场景，产品主要用于网络视频直播，点播和录像监控等场景。
3．产品参数
|
H.265/H.264 高清编码器规格书 |
|
芯片组 |
产品信息 |
用户名: admin；密码：12345 IP：192.168.1.120 |
|
产品型号 |
ZC-HDMI001BY |
|
芯片组 |
Hi3516D (1080P@30FPS) 或 Hi3516A (1080P@60FPS) |
|
压缩标准 |
视频编码 |
H.265 编码；H.264编码； |
|
音频编码 |
AAC和G.711音频编码 采样率：48000kHz |
|
码流类型 |
定码流和变码流（CBR和VBR） 64kbps-12Mbps可调 |
|
视频帧率 |
50Hz：1-25帧/秒； 60Hz：1-30帧/秒 可调 |
|
码流大小 |
主码流：1920*1080、1280*960、1280*800、1280*720；
子码流：1920*1080、1280*960、1280*800、1280*720；
手机流：720*576、640*480、640*352、320*240 |
|
视频流 |
TS视频流 |
http://192.168.1.120:80/ts/0(主码流)
http://192.168.1.120:80/ts/1(子码流) |
|
RTSP流 |
rtsp://192.168.1.120:554/live/0(主码流)
rtsp://192.168.1.120:554/live/1(子码流) |
|
网络功能 |
网络协议 |
TCP/IP、UDP、RTP、RTSP、RTCP、HTTP、DNS、RTMP、TS流、DHCP |
|
无线协议 |
可扩展802.11b/g/n、支持WEP、WPA、WPA2 加密协议 |
|
接口功能 |
网络接口 |
RJ45 10M / 100M 自适应百兆网口 |
|
HDMI接口 |
1路HDMI输入 |
|
复位按键 |
1路复位信号 |
|
扩展接口 |
扩展1个WIFI无线网卡 |
|
其它 |
工作环境 |
温度：-10℃~+55℃； 湿度小于或等于95%（无凝结） |
|
电源输入 |
DC 12V/1A |
|
电源功耗 |
≤3W |
|
整机尺寸 |
115(L) * 70(W) * 33(H)mm |
|
整机重量 |
约1千克 |
注：网页IE预览时，必须在H.264编码的情况才能看到视频。在H.265编码时，IE预览无视频图像。
二、浏览器使用说明
1．登录系统
打开谷歌浏览器（建议使用谷歌chrome，兼容性最好），输入网络编码器的IP地址，例如设备的默认IP地址：192.168.1.120，进入登录页面（输入用户名、密码（出厂默认用户名：admin，密码：12345），点击登录，进入主界面）如下图1-1：
图1-1
2．实时预览
实时预览界面如下图1-2：
图1-2
预览界面包括【预览】【设置】【语言】和【通道号】，其中【语言】包括两种中文和英文语言，语言根据电脑系统的设定；【通道号】包括三种，主码流，子码流和手机流。
3．编码器设置
3.1 系统设置&, amp;, amp;, amp;, amp;, amp;, , , , , , , , , , , , , amp;, lt;, /SPAN>

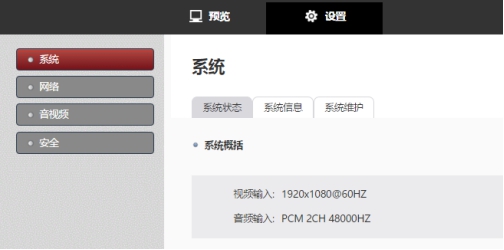

系统设置界面如下图3-1
图3-1
3.1.1【系统状态】表示当前编码器设备HDMI输入进来的号码源信号。系统概括音 视频输入情况，如当前视频输入：1920x1080@60HZ；音频输入：PCM 2CH 48000HZ。
3.1.2【系统信息】包括四个方面如下：软件版本、硬件版本、MAC地址和序列号。
【软件版本】：显示当前系统的软件版本号。
【硬件版本】：显示当前系统的硬件版本号。
【MAC地址】：显示当前系统的物理地址。
【序列号】：显示当前系统的序列号并包括产品生产年份和月份。
3.1.3【系统维护】包括系统维护和系统升级两个功能。
【系统维护】主要设备重启和恢复设备出厂默认设置。
【系统升级】通过IE端升级设备，点击【浏览文件】，选中需要升级的软件版本， 点击【升级】软件自动升级。注：升级过程中请勿切断电源，编码器升级结束
后自动重启（大约时间1~10分钟）。
3.2 【网络设置】主要有五大项：TCP/IP、WIFI、HTTP、RTSP、RTMP、组播和缓存 服务器，如下图3-2-1所示
图3-2-1
3.2.1【TCP/IP】主要IP地址设置，包括动态获取IP和静态获取IP两种方式

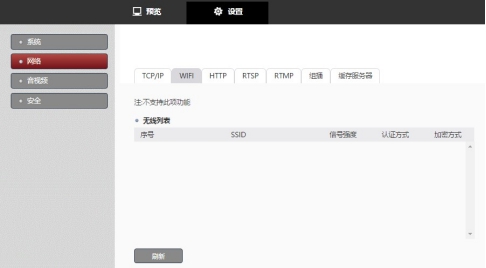

3.2.2【WIFI】主要WIFI网卡设置选项，主要包括三部分：无线列表，无线设置和无线 状态。【无线列表】主要搜索附近的WIFI热点信号，如图3-2-2-1
图3-2-2-1

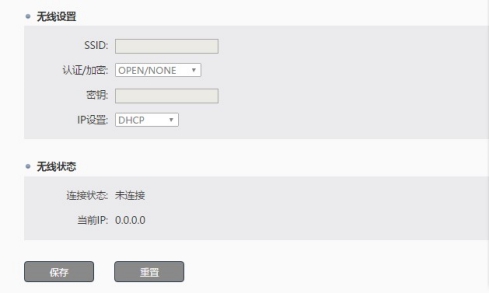

【无线设置】和【无线状态】设置功能如下图3-2-2-2所示。
图3-2-2-2
3.2.3【HTTP】该默认端口号：80，端口范围[1-65535]
3.2.4【RTSP】该默认端口：554，端口范围[1-65535]

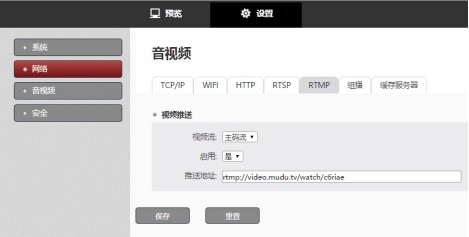

3.2.5【RTMP】该协议为视频推送协议。视频推送包括三部分：视频流、启用、推 送地址。【视频流】包括三种：主码流、子码流和手机流。【启用】包括是和否。【推 送地址】的格式：rtmp://IP，注：IP是通常指服务器地址。测试并推送成功有乐视 云和Youtube等服务器。如下图3-2-5所示
图3-2-5

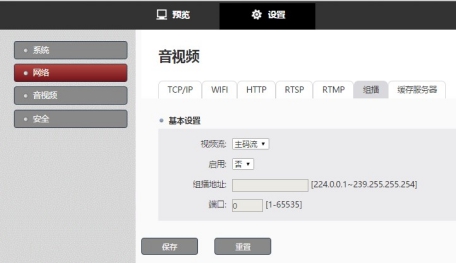

3.2.6【组播】该协议为视频UDP协议，【基本设置】包括四部分设置选项：视频 流、 启用、组播地址和端口。【视频流】包括三种：主码流、子码流和手机流;【启 用】包括是和否;【组播地址】范围是224.0.0.1~239.255.255.254; 【端口】号范 围是1-65535.如下图3-2-6所示
图3-2-6

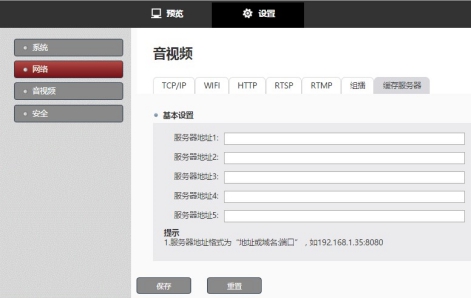

3.2.7【缓存服务器】该服务器包括五个服务器地址，服务器地址格式为“地址域 名： 端口”，如：192.168.1.35:8080，如下图3-2-7所示
图3-2-7
3.3 【音视频设置】包括四大功能选项，分别音频、视频、视频叠加和图像。

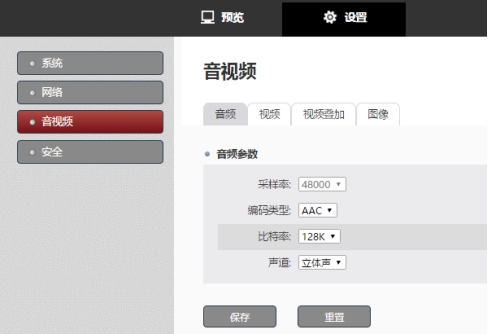

3.3.1【音频】参数包括以下内容：采样率、编码类型、比特率和声道。
【采样率】系统默认48000是不可选项；【编码类型】系统默认为AAC 音频编码；
【比特率】系统包含四种有32K，48k，64K和128K；【声道】系统包含两种为立体声和单声道。
图3-3-1

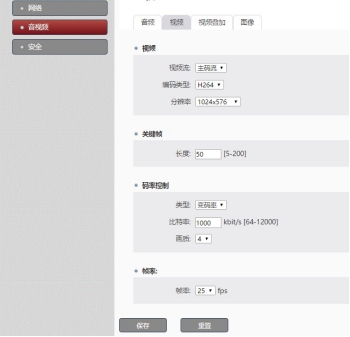

3.3.2【视频】包含四大项功能选项，分别为视频、关键帧、码率控制和帧率。
【视频】包括视频流、编码类型和分辨率。
【视频流】包含主码流、子码流和手机流三种
【编码类型】包括H.265编码和H264编码，目前IE预览只支持H.264编码， H.265编码暂时无视频。
【分辨率】最大分辨率是1920*1080，最小分辨率为320*240，分辨率可选。
【关键帧】长度设置，最小值有5帧，最大值有200帧；
【码率控制】包含类型、比特率和画质。
【类型】变码率、定码率两种
【比特率】是码流大小，单位为kbit/s，最小值64kbit，最大值12Mbit，任 意 可调
【画质】支持6个等级可调，数字越大，画质真好。
【帧率】最大帧率30fps，最小帧率1fps，帧率在1~30之间任意设置可调。
图3-3-2

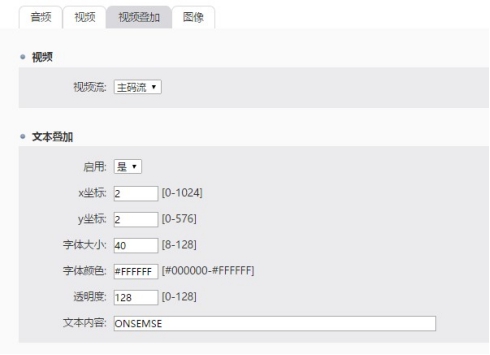

3.3.3 【视频叠加】包含四大项功能选项，分别为视频、文本叠加、图片叠加和帧率。
【视频】包括【视频流】，表示视频叠加以下三种码流中的其中一种，主码流、子 码流、手机流；
【文本叠加】包括可设置：启用、X坐标、Y坐标、字体大小、字体颜色、图片

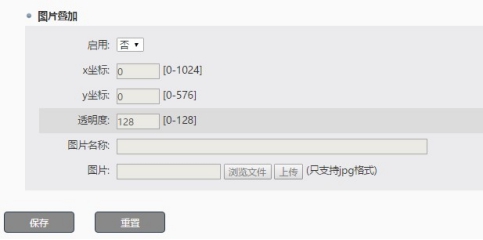

【图片叠加】包括可设置：启用、X坐标、Y坐标、透明度、图片名称、图片

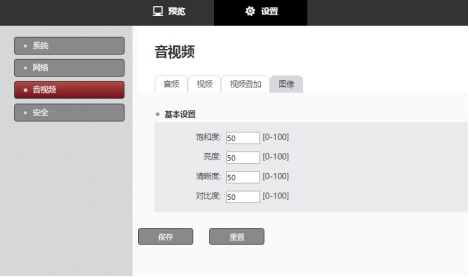

3.3.4 【图像】包含基本设置：饱和度、亮度、清晰度、对比度

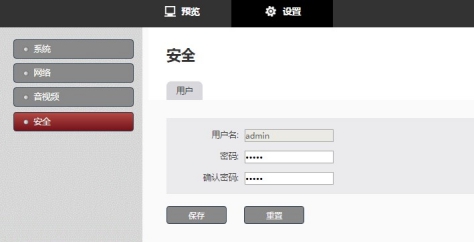

3.4【安全】主要设IE用户名的登录账号和密码，如下图3-4-1所示。
图3-4-1
